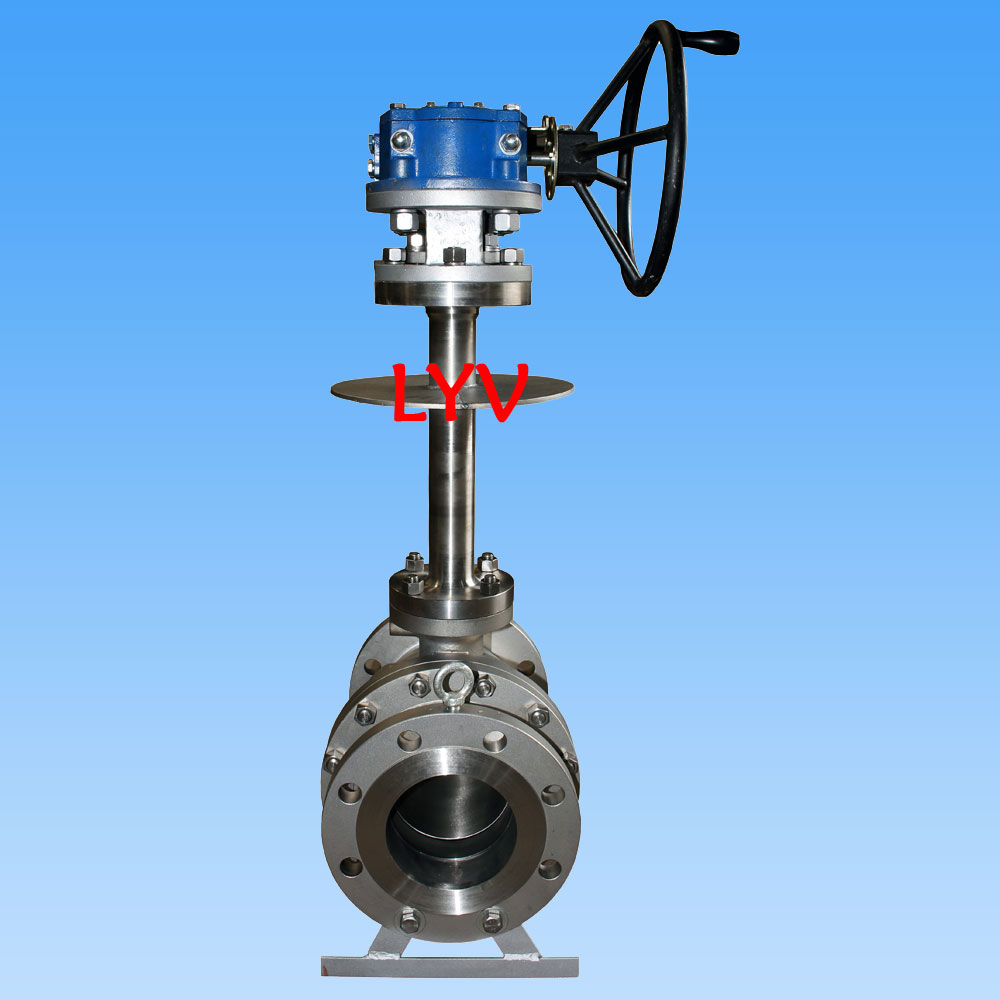

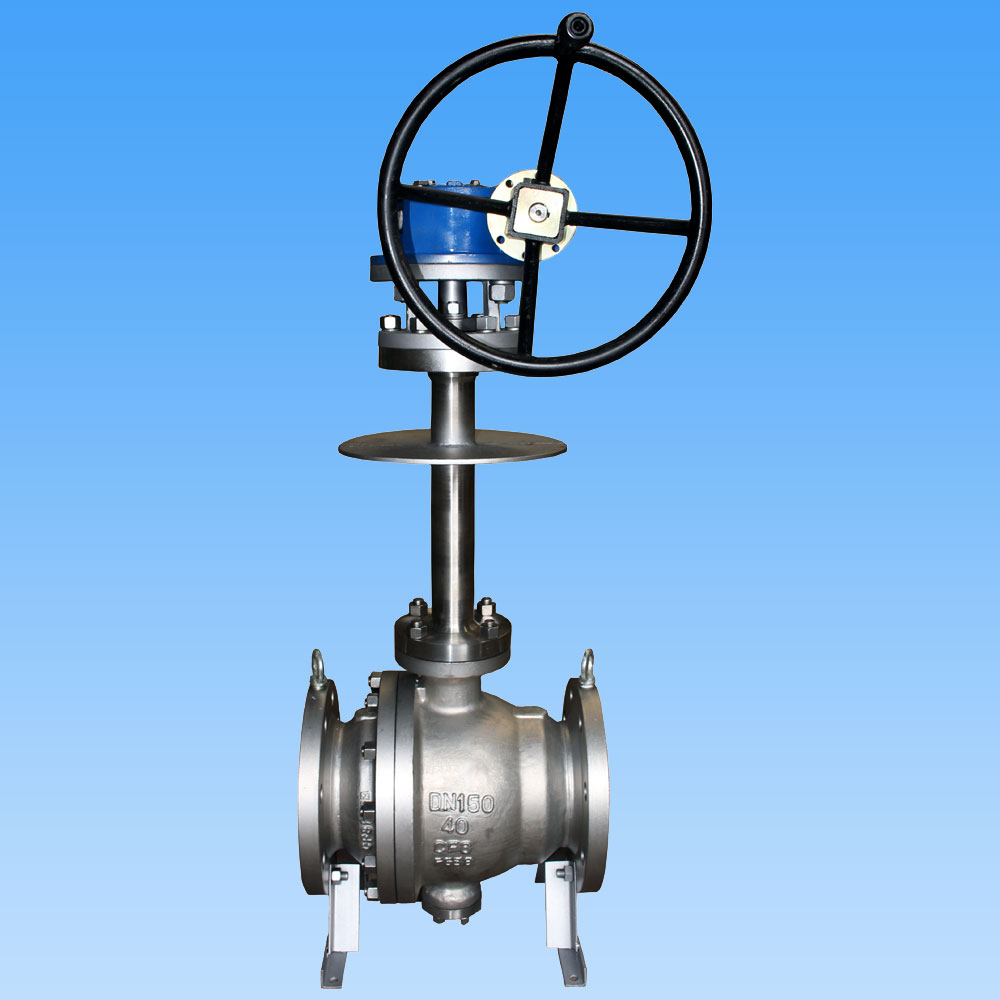

Kryogeeninen ristikkoasennettu palloventtiili

Ammattimaisena venttiilivalmistajana haluamme tarjota sinulle kryogeenisen nivelventtiilin, joka on erikoisventtiilejä, joita käytetään kemianteollisuuden alhaiseen työlämpötilaan tai kylmään ympäristöön, suunnittelustandardin API 6D & ASME B16.34 ja kryogeenisten testausmenettelyjen mukaisesti. , rajalämpötila voi olla niinkin alhainen kuin -196 ℃.

Kryogeenisiä kelluvia palloventtiilejä käytetään alhaisen lämpötilan työskentelyolosuhteisiin, erityisesti joihinkin vaarallisiin väliaineisiin, kuten nestemäiseen luonnonkaasuun. Yrityksellämme on kokemusta kryogeenisten palloventtiilien suunnittelusta, valmistuksesta, tarkastuksesta ja testauksesta.

Kansainvälinen suunnittelu- ja testausstandardi

Suunnittelustandardi: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Tarkastus- ja testausstandardi: API 598/ API 6D

Fire Safe Testing Standard: API 607/API 6FA

Laipasta laippaan pituus: ANSI B 16.10 -Lyhyt kuvio / pitkä kuvio

Päätyliitäntä: Laippapää ANSI B 16.5:een, päittäishitsipäät, tukkihitsauspäät.

Valmistajan koko ja painealue:

NPS 2" - 48" (ANSI Class 150LB)

NPS 2" - 48" (ANSI Class 300LB)

NPS 2" - 48" (ANSI Class 600LB)

NPS 2" - 36" (ANSI Class 900LB)

NPS 2" - 24" (ANSI Class 1500LB)

NPS 2" - 12" (ANSI Class 2500LB)

tai

DN50–DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50–DN1200 (PN4.0Mpa, PN5.0Mpa)

DN50–DN1200 (PN6.3Mpa, PN10.0Mpa)

DN50–DN900 (PN15,0 Mpa)

DN50–DN600 (PN25,0 Mpa)

Putken reikä: Täysi poraus (FB) / Reduce Bore (RB)

Rakennusrunko: Loppuosa

Konepellin/kannen tyyppi: Laajennettu konepellin rakenne varren tiivisteen ja tiivistyksen luotettavuuteen, sopii käyttölämpötilaan -196 ℃.

Istuintyyppi: Pehmeä tyyppi/ Hardseal metallityyppi

Virtaussuuntainen: yksisuuntainen/kaksisuuntainen

Palveluväline: maakaasu, öljy, vesi jne

Palvelu: SOUR, ISO 15156 / NACE MR0175

Hajapäästö: ISO 15848

Ominaisuus: Paloturvallisuussuunnittelu

Antistaattinen muotoilu

Puhalluksen kestävä varsi

Kaksoislohko ja sileä muotoilu

ISO 5211 asennettu IPAD

Venttiilin toiminta: Käsivipu / Kierukkavaihde / Toimilaite / Pneumaattinen toimilaite / Moottoritoimilaite

MOC (Bill of Material – BOM):

Runko ja konepelti: ASTM A352 LCB / LCC / ASTM A350 LF2 / LF3 (matalalämpöinen hiiliteräs)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (ruostumaton teräs)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (ruostumaton teräs)

Kiinteä pallo: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

Huomautus: Harseal Metal Seat tyyppi Pallon pintakäsittely: ENP, HCR, WC, hitsaus Ni60/ Ni55

Varsi: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

Pallon istuin ja rungon tiiviste: hiilitäytteinen PTFE – CFT

: Grafoil – Grafiittirengas

Laippatiiviste: hiilitäytteinen PTFE – CFT

: Grafoil – Grafiittirengas
