LYV®, ammattimainen teollisuusventtiilivalmistaja, on esitellyt sen

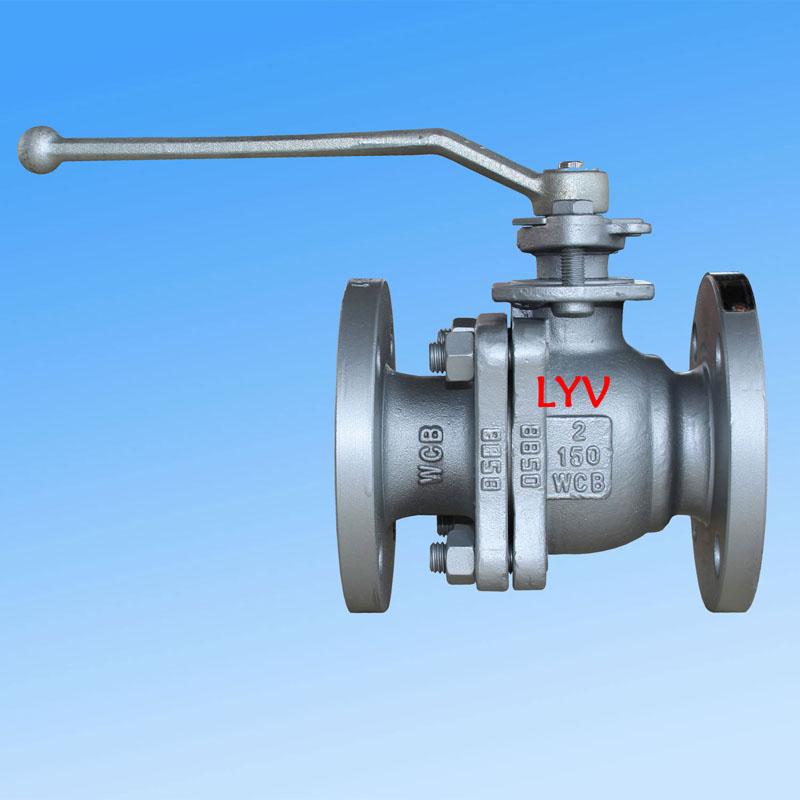

2-osainen kelluva palloventtiili, yksi teollisuuden putkistojen yleisimmin käytetyistä venttiilityypeistä. Yritys vie venttiilejä muun muassa Pohjois-Amerikkaan, Kaakkois-Aasiaan, Venäjälle ja Lähi-itään. CNC-työstölaitteiden ja ammattitaitoisen työvoiman ansiosta LYV®:n vuotuinen tuotantokapasiteetti on yli 50 000 venttiiliä, mikä tukee sekä vakio- että räätälöityjä vaatimuksia.
Suunnittelu ja rakentaminen
2-osaisessa kelluvassa palloventtiilissä on jaettu runkorakenne kelluvalla pallomallilla. Se on suunniteltu mukaisestiISO 17292, API 608 ja API 6Dstandardit. Venttiili on saatavana täysreikäisenä (FB) tai pienennettynä (RB) konfiguraatioina, joissa on päätyrunkorakenne. Konepeltivaihtoehtoja ovat pultattu konepelti tai pidennetty konepelti, ja istuintyyppejä on tarjolla pehmeä istuin tai kovatiivisteinen metalliversio. Virtaussuunta voi olla yksi- tai kaksisuuntainen, mikä tarjoaa joustavuutta erilaisiin prosessivaatimuksiin.
Koko ja painealue
| Paineluokka |
Kokoalue (NPS) |
Kokoalue (DN) |
| ANSI-luokka 150LB |
1/2" - 10" |
DN15 – DN250 |
| ANSI-luokka 300LB |
1/2" - 8" |
DN15 – DN200 |
| ANSI-luokka 600LB |
1/2" - 4" |
DN15 – DN100 |
Huomautus:PN-luokissa venttiili kattaa PN0.6, PN1.6, PN2.0, PN2.5 aina DN250 asti; PN4.0 ja PN5.0 DN200 asti; PN6.3 ja PN10.0 DN100 asti.
Suunnittelu- ja testausstandardit
| Vakioluokka |
Viitestandardi |
|
Suunnittelustandardi
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Tarkastus ja testaus
|
API 598 / API 6D |
|
Paloturvallinen testaus
|
API 607 / API 6FA |
|
Laipasta laippaan pituus
|
ANSI B16.10 – lyhyt kuvio / pitkä kuvio |
|
Lopeta yhteydet
|
Laipallinen (ANSI B16.5), puskuhitsaus, hylsyhitsaus |
Tärkeimmät ominaisuudet
-
Paloturvallinen muotoilu– noudattaa API 607 / API 6FA:ta
-
Antistaattinen muotoilu– poistaa staattista sähköä turvallisen toiminnan takaamiseksi
-
Puhalluksen kestävä varsi– estää varren irtoamisen paineen alaisena
-
Palvelu Medium– maakaasu, öljy, vesi, happi ja muut teollisuusnesteet
-
Hapan palvelu– ISO 15156 / NACE MR0175 -standardin mukainen
-
Venttiilin toiminta– manuaalinen vipu, kierukkavaihde, pneumaattinen toimilaite, sähkötoimilaite
Rakennusmateriaalit (BOM)
Runko & konepelti
| Materiaaliluokka |
Kuvaus |
| ASTM A216 GR. WCB / A105N |
Hiiliterästä |
| ASTM A352 LCB / LCC / A350 LF2 |
Matalalämpötilainen hiiliteräs |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (ruostumaton teräs) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (ruostumaton teräs) |
| ASTM A351 gr. CF8C |
Ruostumaton teräs |
| ASTM A890 4A / 5A / 6A |
Duplex ruostumaton teräs |
Kiinteä pallo
| Materiaaliluokka |
Kuvaus |
| A105N + ENP / A105N + TCC |
Hiiliteräs sähköttömällä nikkelipinnoituksella / volframikarbidipinnoitteella |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Ruostumaton teräs |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex ruostumaton teräs |
Huomautus kovatiivisteiselle metalliistuimelle:Pallon pintakäsittelyjä ovat ENP, HCR, WC ja hitsaus Ni60 / Ni55.
Varsi
| Materiaaliluokka |
Kuvaus |
| ASTM A182 F6a |
Martensiittista ruostumatonta terästä |
| ASTM A182 F304 / F316 / F304L / F316L |
Ruostumaton teräs |
| 17-4 PH |
Sadekarkaisua ruostumatonta terästä |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex ruostumaton teräs |
Istuimet, rungon tiivisteet ja tiivisteet
| Materiaali |
Sovellus |
| PTFE Virgin |
Istuimen / rungon tiiviste / laippatiiviste |
| 25 % lasitäytteistä PTFE:tä (GFT) |
Istuimen / rungon tiiviste / laippatiiviste |
| Hiilellä täytetty PTFE (CFT) |
Istuimen / rungon tiiviste / laippatiiviste |
| PEEK / Delrin |
Istuin/korin tiiviste |
| Grafoil (grafiittirengas) |
Istuimen / rungon tiiviste / laippatiiviste |
Sovellus ja palvelu
2-osainen kelluva palloventtiili soveltuu monenlaisiin teollisiin sovelluksiin, mukaan lukien öljy- ja kaasu-, petrokemian-, voimantuotanto-, vedenkäsittely- ja putkistojärjestelmät. Sitä on saatavana laipallisilla, päittäishitsi- tai hylsyhitsausliitoksilla, ja sitä voidaan käyttää manuaalisesti tai automaattisilla toimilaitteilla. LYV® tarjoaa täyden myynnin jälkeisen tuen ja oikea-aikaiset toimitukset kokeneiden suunnittelu- ja tuotantotiimiensä tukemana.
Huomautus:Jos tarvitset mukautettuja materiaaliyhdistelmiä, paineluokituksia tai toimilaitekokoonpanoja, ota yhteyttä suoraan LYV®:iin ja kerro projektisi tiedot.
